Optika na pozemku:
Jak připravit napojení domu

Koupili jste zasíťovaný pozemek a chystáte se stavět rodinný dům na pozemku, který má předpřipravenou naši přípojku? Nachystali jsme pro vás návod, jak nic nezanedbat a dokončit napojení vaší nemovitosti tak, aby zapojení a zprovoznění služby proběhlo rychle, hladce a internet splnil vše, co od něj očekáváte...

Není něco zcela jasné nebo potřebujete podrobnější konzultaci?

Kateřina Portešová
konzultantka pro nové přípojky
e-mail: katerina.portesova@sprintel.cz
tel.: +420 735 755 457

Rozcestník:

» Jak připravit venkovní vedení na pozemku
» Jak připravit zakončení v domě a vnitřní rozvody
» Vyjádření a vytýčení - při projekci a stavbě nesmíte opomenout
» Slovníček pojmů — ať nevznikají zmatky

Jak připravit venkovní vedení na pozemku?

krok za krokem:

1) Identifikace místa přípojky a typu přípojkové trubičky

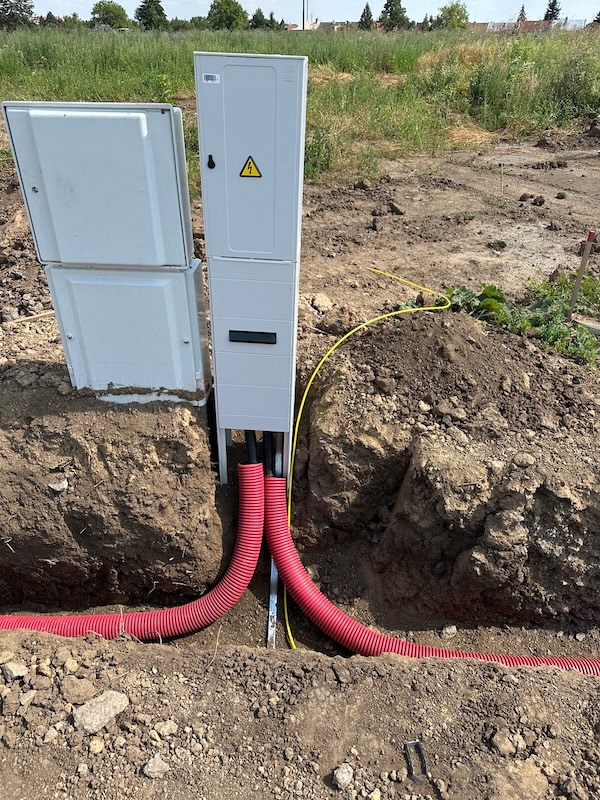

• Přípojka pro stavební pozemek nejčastěji končí u pojistkového sloupku vaší NN přípojky, nebo přímo v jeho patě. Nemusí to tak být ale vždy. Trubička zakončená venku nemusí vždy vyčnívat na povrch. Může být i zasypaná.
• Konkrétní místo, kde končí přípojka zjistíte z vyjádření k existenci sítí (https://vyjadreniksitim.sprintel.cz) nebo vám na dotaz poskytneme nákres. Správné místo je třeba identifikovat s jistotou než započnou jakékoliv práce na napojení.

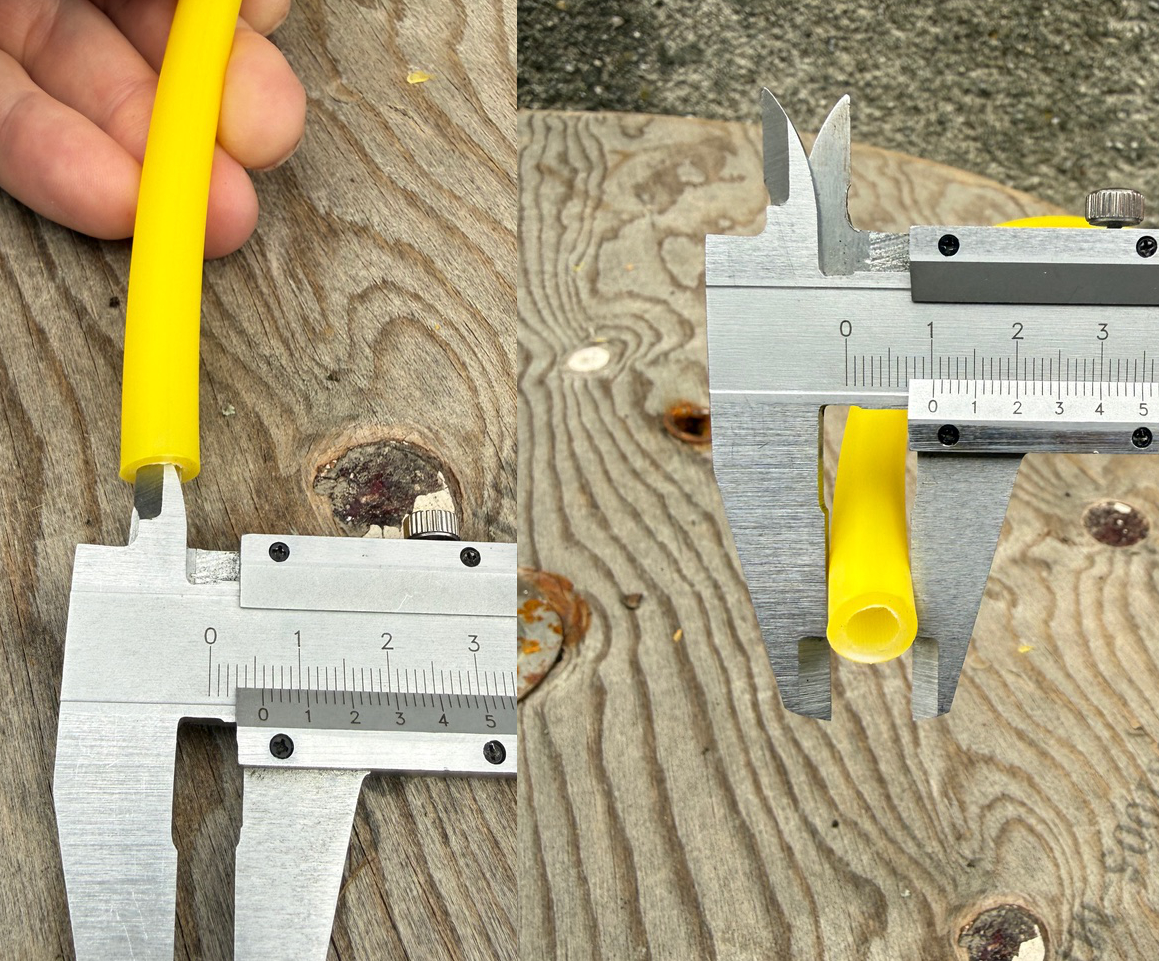

• Nejčastěji používáme trubičky 10/6mm nebo 7/4mm (případný rozměr 7/3,5 je ekvivalent). Vyjímečně se lze setkat i s mikrotrubičkou 12/8mm.

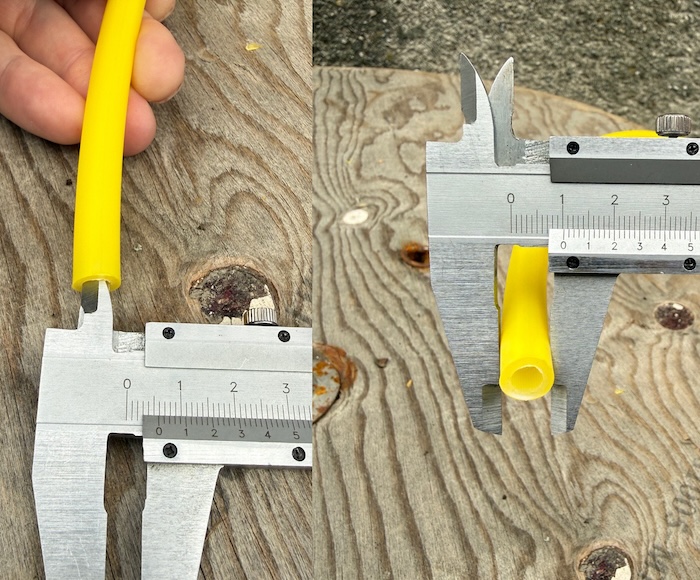

• Je důležité, aby nově budovaná trubička byla stejného typu jako ta, která je přivedená k vašemu pozemku. Shodovat se musí vnější i vnitřní rozměr!

Typ trubičky	Vnější / vnitřní ∅	Použití
HDPE 10/6	10 / 6 mm	nejčastější
HDPE 7/4 (7/3,5)	7 / 4 mm	časté
HDPE 12/8	12 / 8 mm	výjimečně

× Nikdy nepoužívejte tenkostěnné trubičky o rozměrech (v mm) 12/10, 10/8, 7/5,5, které se vám mohou snažit prodat v prodejnách elektromateriálu.

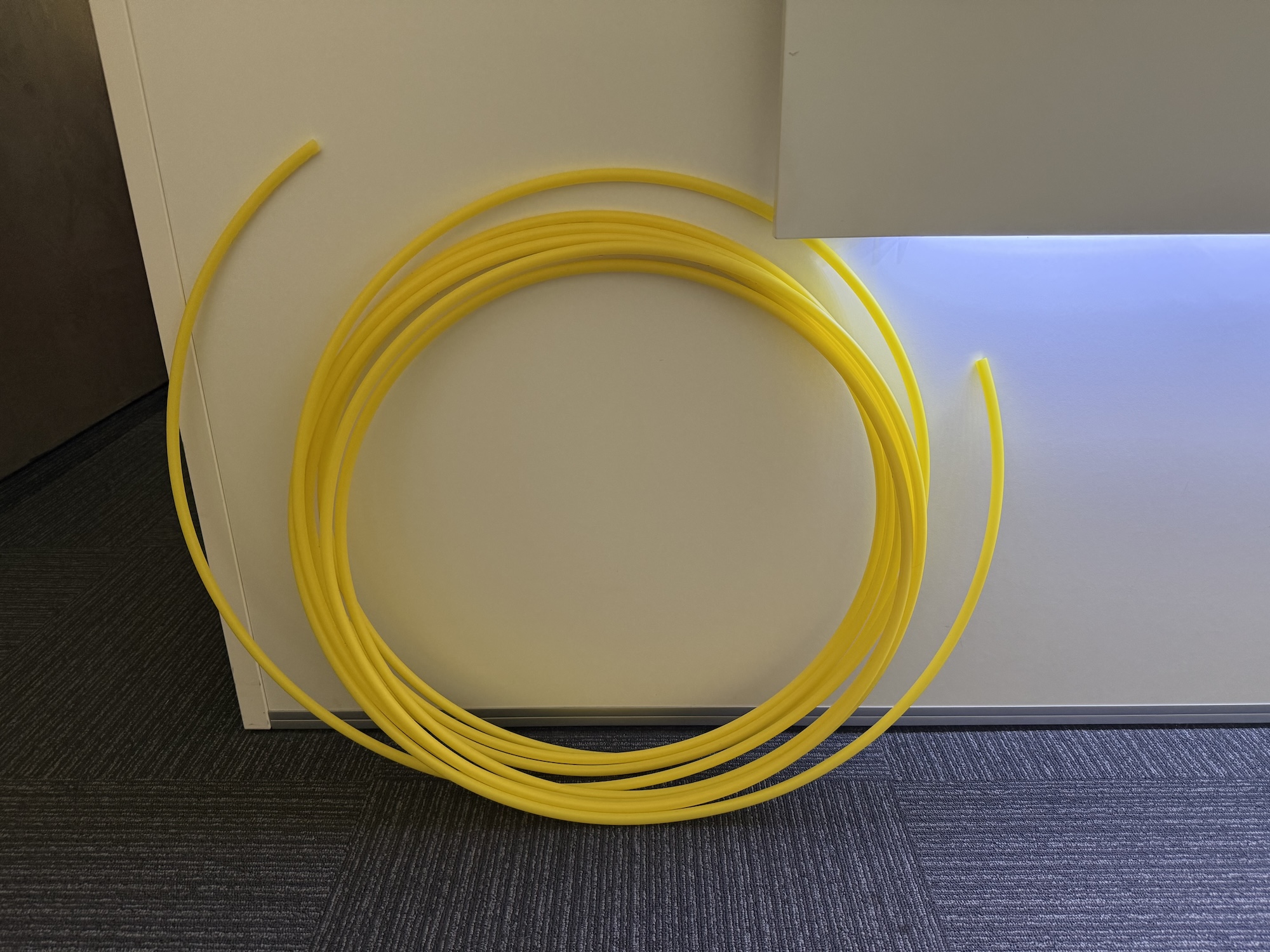

2) Objednávka / koupě mikrotrubičky

• Pokud je v nabídce, můžete trubičku zakoupit kdekoliv. Nenechte si ale vnutit nevhodný typ!
• Lze objednávat i na specializovaných e-shopech s telekomunikačními produkty, ale počítejte s náklady na poštovné a někdy i příplatkem za odmotání.
• V Olomouci můžete zkusit např.: Vanco s.r.o., Pavlovická 20/43, 77900 Olomouc (WifiShop.cz)

Trubičku vám rádi prodáme a po předchozí dohodě nachystáme k vyzvednutí u nás v kanceláři Svatoplukova 3725/60a, 79601 Prostějov.

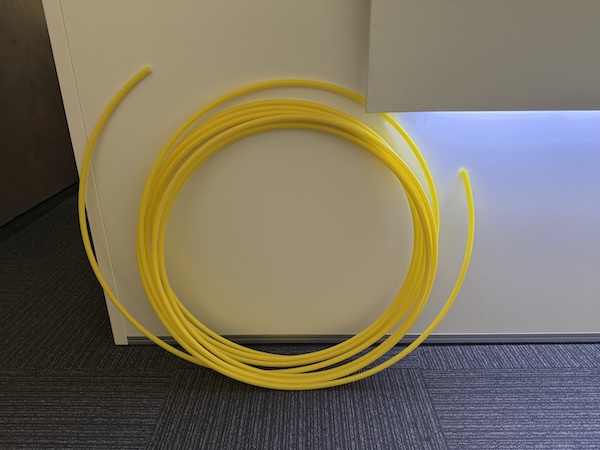

• Při koupi/objednávce počítejte s délkovou rezervou. Trubičku je lepší nespojovat, pokud to není nutné a nikdy se nesmí spojkovat na nepřístupných místech. Pár ušetřených desetikorun nestojí za problémy, které si způsobíte, pokud jste délku nebo komplikace na trase správně neodhadli.

3) Jak vést trasu přípojky po pozemku?

• Nejčastější je položit optickou přípojku do výkopu s NN přípojkou. Optický kabel je dielektrický a souběh se silovým kabelem nezpůsobuje rušení ani jiné komplikace. Vzdálenost souběhu od kabelu NN doporučujeme min. 10cm, jak ukládá technická norma.
• Alternativou je samostatný výkop nebo využití jiných vykopů (uložení s kanalizací a vodou se spíše nedoporučuje, ale pokud se tak rozhodnete, dbejte na co největší vzdálenost souběhu a neukládejte vedení hlouběji než cca 1m)
• Trasu vedení zakreselete a výkop i způsob uložení důkladně nafoťte (z blízka + s okolím). Foto a sken nákresu nám zašlete na katerina.portesova@sprintel.cz
• Pokud máte možnost přípojku geodeticky zaměřit, učiňte tak a zaměření nám také zašlete.
• Dokumentaci přípojky předejte při prodeji příštímu majiteli.

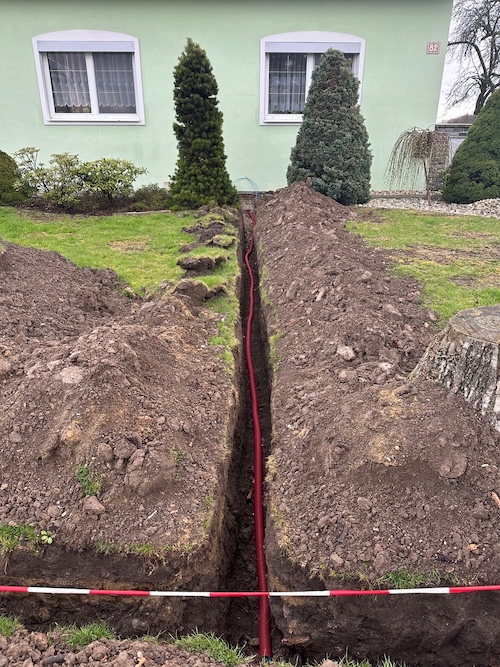

4) Jak přípojku správně uložit do výkopu?

• Při manipulaci s mikrotubičkou mějte vždy zalepené konce izolační páskou. Konce však nezatěsňujte lepidlem ani tmelem.

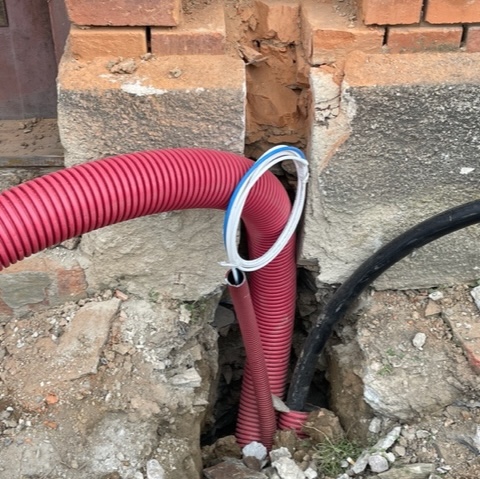

• Mikrotubičku umístěte do přídavné chráničky (typicky kopoflex 40, 50 nebo 75mm), případně poslouží i HDPE nebo PE trubka. Toto opatření snižuje pravděpodobnost, že si přípojku sami omylem poškodíte.
• Mikrotubičku v přídavné chráničce zpravidla není nutné pískovat, ale uložení v pískové lože ničemu nevadí.
• Silně doporučujeme cca 30cm nad vedením ještě umístit výstražnou fólii

Zajistěte, aby na vedení nebyly prudké ohyby. Trubičku do přídavné chráničky umístěte ještě před pokládkou. Dodatečné protažení chybně položenou, nevhodně ohnutou, zvlněnou nebo špatně napojenou chráničkou nemusí být možné.

Umístění	Doporučená hloubka
V zeleni (trávník, záhon)	60–70 cm
V chodníku (ne vjezd)	40–50 cm
Ve vjezdu / zvýšené riziko	70–90 cm
Maximální hloubka	≤ 1 m

• Jakékoliv části trubičky dlouhodobě vystavené slunečnímu svitu musí být skryty v UV odolné trubce/chráničce.

5) Atypické (NEDOPORUČENÉ) způsoby instalace přípojky

V situacích, kdy to nejde jinak, lze zvolit i alternativní způsoby instalace přípojky:

Mělké uložení v zemi těsně pod povrchem
• Jedině těsně okolo zídky a bezpodmínečně v přídavné chráničce
Vedení po plotě, zídce či jiné konstrukci
• Bezpodnínečně ve speciální UV odolné trubičce uložené do UV odolné flexi chráničky nebo novodurové trubky
Vedení na půdu či střechu po plášti budovy (např. podél okapu)
• Bezpodmínečně ve speciální UV odolné trubičce uložené do UV odolné flexi chráničky
Nadzemní závěsný kabel
• Jen speciální závěsné kabely, provaření na podzemní kabel v šachtičce
• Jedině na vlastní podpěry (nikdy ne sloupy ČEZu, EGD, CETINu apod.). Využití cizích sloupů (např. obecní veřejné osvětlení) jen s písemným souhlasem jejich vlastníka.
• Jen nad vlastním pozemkem nebo s písemným souhlasem vlastníka pozemku

× Využití stávajícího vedení metalického páru
• V podstatě nikdy nelze použít z důvodu nedostatečné kapacity.

6) Napojení trubičky

• Samonapojení lze provést pouze na trubičku, u níž máte od nás potvrzeno, že je určena pro vaši nemovitost, a má volný konec.

× Nikdy nepřerušujte trubičku, která nemá volný konec! Může v ní být kabel nebo může vést jinam!

• V případě pozemku, který byl po zasíťování dodatečně rozdělen na více parcel může být nutné nejprve umístit rozbočnou šachtičku (zajistíme).

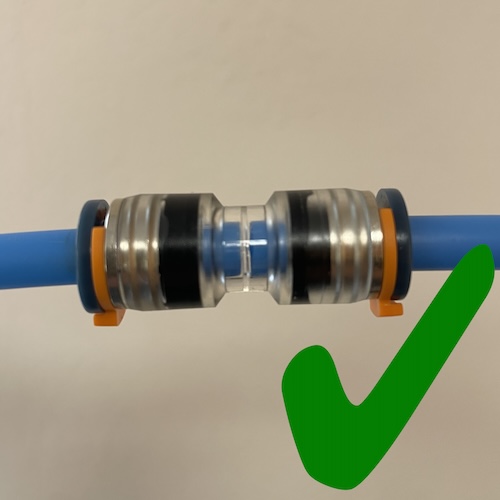

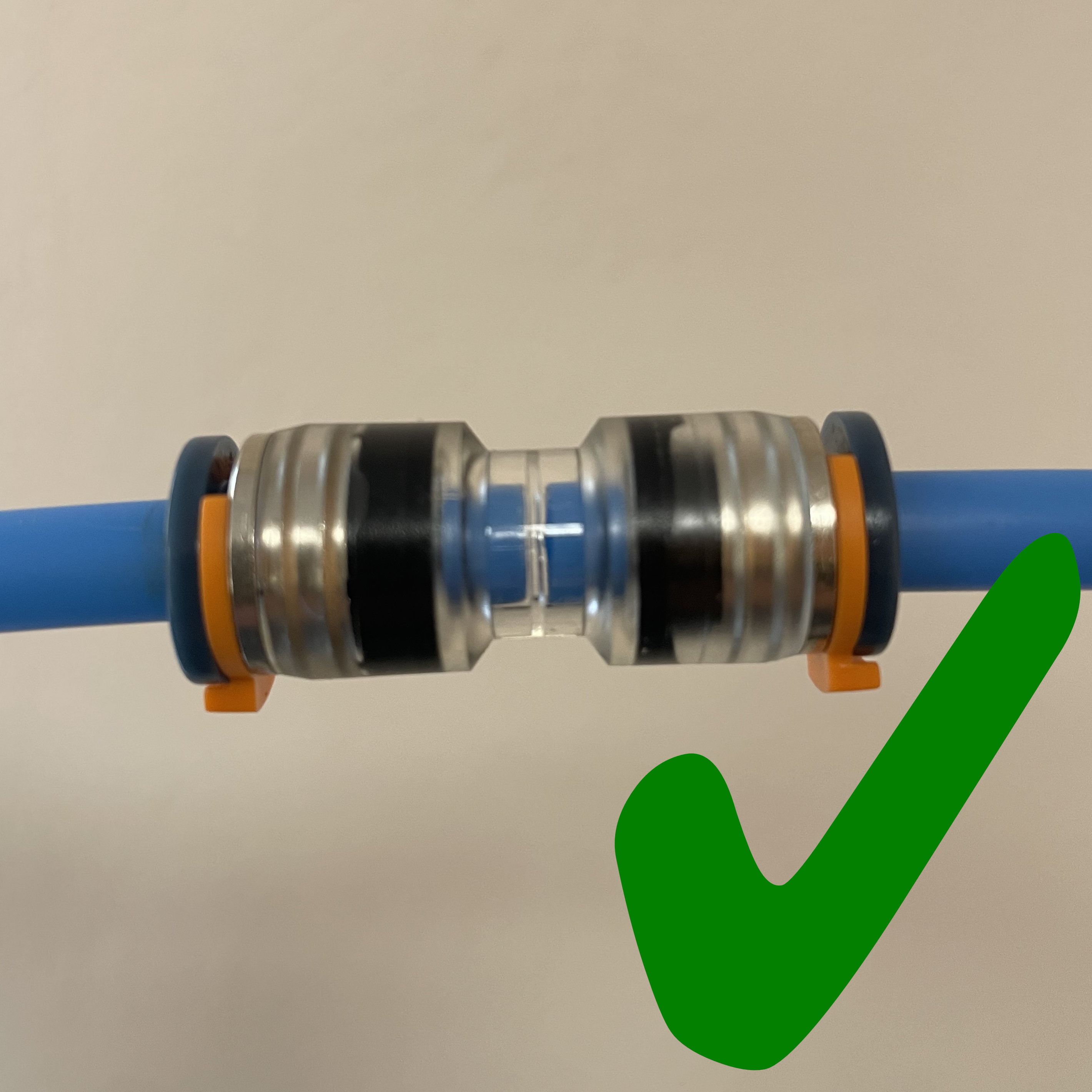

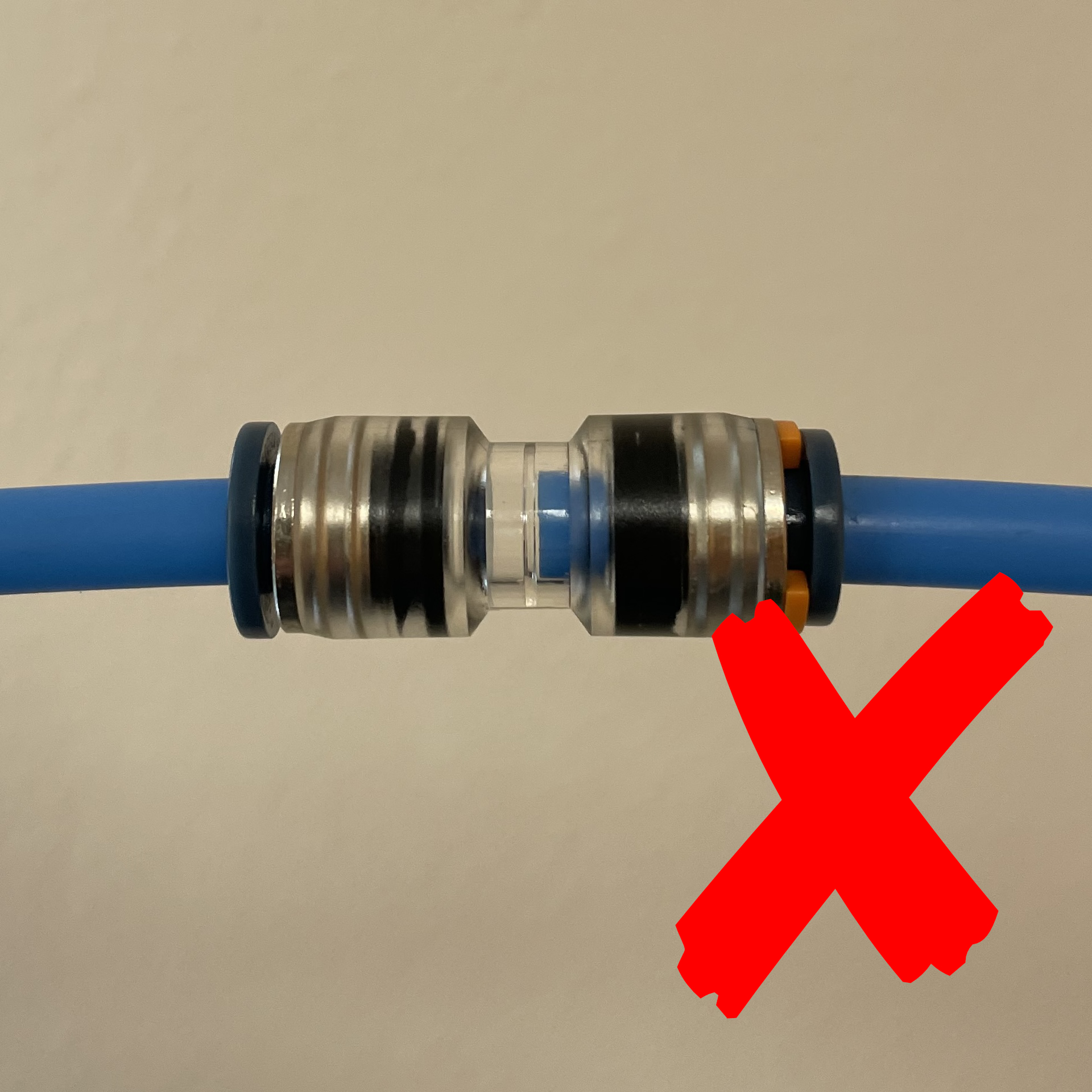

• Napojení se provádí spojkou pro daný typ trubičky. Tato spojka musí být určena na správný nejen vnější ale i vnitřní průměr trubičky (spojovací "potrubí" ve spojce musí navazovat!)
• Trčící trubičku je před napojením potřeba zakrátit pod úrovní terénu. Trubička není UV odolná (!!) a její část nad povrchem bude znehodnocená.
• Napojované trubičky musí být zaříznuty na kolmo, nejlépe lámacím nožem proti tvrdé podložce, a dotlačena do zajištěné spojky tak, aby se oba konce trubiček dotýkaly vnitřního středu spojky. Trubičku neřežte flexou, pilkou ani nestříhejte jakýmkoliv typem nůžek mimo speciální řezný nástroj na trubičky.
• Zbytky plastu, hlína ani jiné nečistoty se nesmí dostat do trubičky a hrany řezu musí být ostré.

Až do záfuku kabelu naším technikem musí být všechna místa naspojkování trubiček obnažená a přístupná! Teprve po úspěšném zafouknutí kabelu je možné připojovací místo zasypat.

Jak připravit zakončení v domě a vnitřní rozvody

1) Kam a jak trubičku zavést?

• Usilujte o to, aby trubička končila tam, kam se sbíhají datové rozvody z vašeho domu.
• Typická místa jsou: technická místnost, půda, garáž, případně sklep, komora apod.
• Zakončení v obývacím pokoji u televize je také možné a časté, ale je třeba počítat s místem pro koncovou jednotku, router a s kabelem, který data propojí do zbytku domu
• Optiku lze zakončit téměř v jakémkoliv prostředí, ale koncová jednotka nesmí být ve vlhku (mokrý sklep) nebo být trvale vystavena vysokým teplotám (zateplené půdy)

Dodržujete minimální poloměr ohybu mikrotrubičky 10 cm a více. Při větších ohybech nemusí být proveditelný následný záfuk kabelu.

2) Kolik prostoru je třeba pro zakončení optiky?

• Silně nedoporučujeme zakončovat optiku a vnitřní rozvod rodinného v mělkém zapuštěném rozvaděči. To řešení se používá jen u bytových domů z důvodu úspory místa má řadu nevýhod.
• Umístění všech potřebných zařízení může zabrat více místa, než byste tušili
• V závislosti na vašich potřebách může být kromě optické zásuvky, koncové jednotky, jejího zdroje a elektrické zásuvky potřeba také umístit router, rozbočovač a jejich zdroje, zásuvkový panel, případně jiná zařízení

Zařízení	Přibližné rozměry
Optická zásuvka	cca 8 × 8 × 3 cm
Koncová jednotka (ONT/ONU)	cca 15 × 15 × 4 cm
Router	dle typu
+ rozbočovač, adaptéry, zásuvkový panel	–

Optická zásuvka je interiérová – nelze umisťovat mimo budovu.

3) Napojení na el. energii

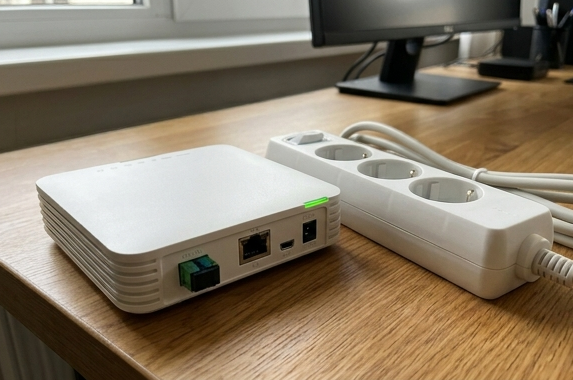

• V místě zakončení optiky se obvykle umisťuje koncová jednotka (také zvaná ONT, ONU nebo opticko-metalický převodník apod). Ta vyžaduje napojení na zdroj elektrické energie. Ideální je proto mít u optické zásuvky i zásuvku elektrickou.

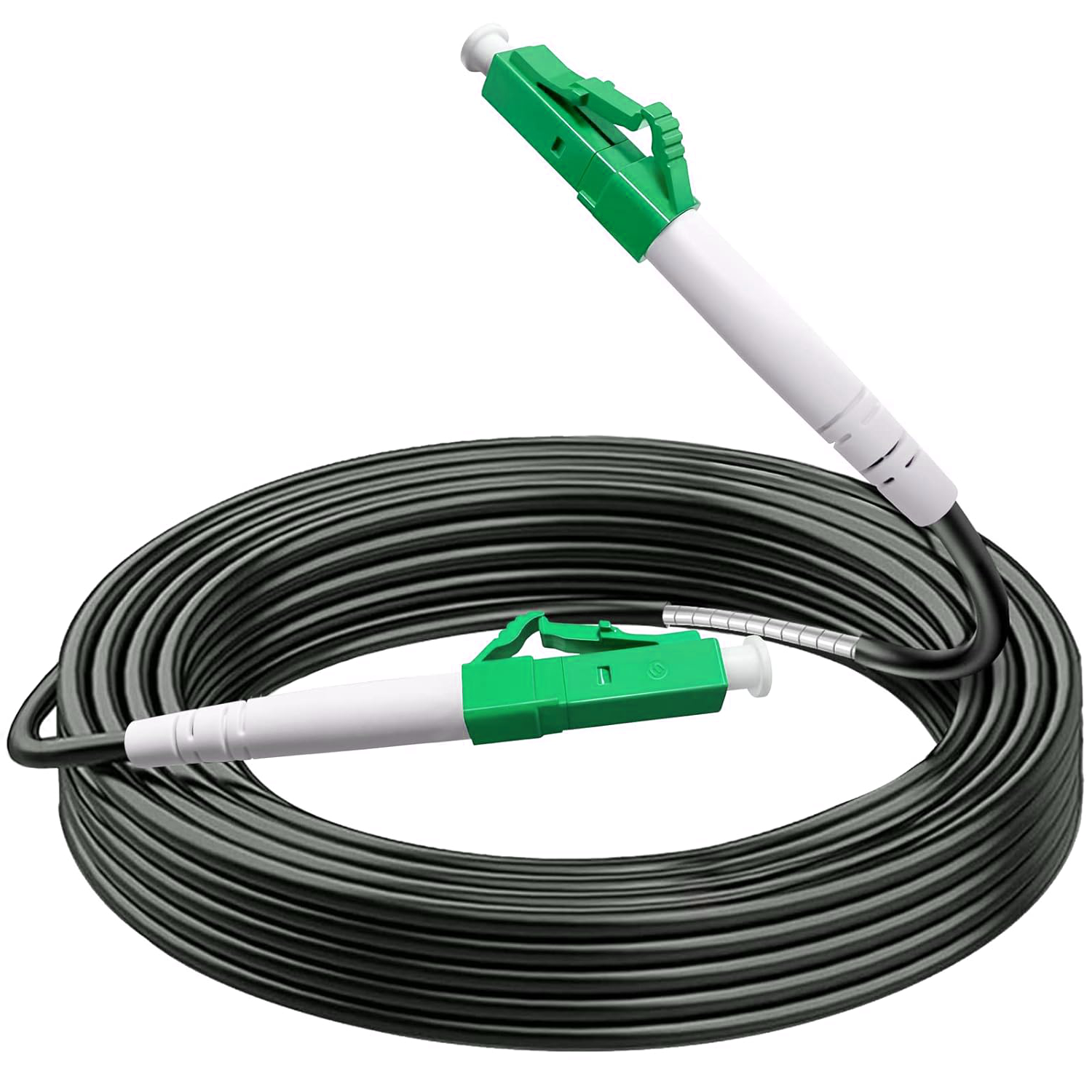

• Optický kabel lze prodloužit speciálním propojovacím kabelem (tzv. "patchcord"). Ten má na pevno instalované konektory, které není možné sundat, a nelze jej proto protahovat malými otvory (narozdíl od metalických kabelů, které se protahují bez konektoru a ten je pak nalisován). Počítejte proto průměr otvoru min. 16mm. Tyto kabely se vyrábí v pevně daných délkách, (typicky 3m, 5m, 10m, 15m) a nelze je zakrátit (jen smotat). Při přerušení je nutné kabel vyměnit. Prodloužením optiky pomocí patchcordu lze koncovou jednotku umístit jinde, než kde se nachází zakončení optickou zásuvkou.

• Opačnou cestou pak je napájení koncové jednotky přímo po metalickém kabelu. Zde je třeba pořídit speciální zařízení, které elektrickou energii přenáší v datovém kabelu (tzv. "POE" – power over ethernet). Je však potřeba počítat s tím, že to něco stojí.

4) Vnitřní datový rozvod po domě

Kabel je kabel. Nespoléhejte se na signál a všude, kam můžete, mějte připravený metalický kabel!

• Bezpodmínečně si připravte datový kabel k televizím. Televizní vysílaní je citlivé na chybovost a přenos po domě bezdrátově můžete citelně pocítit na kvalitě.

• Může existovat důvod mít hlavní router jinde, než kam se vám sbíhá domovní kabeláž. Typicky z důvodu dobrého pokrytí signálem je žádoucí umisťovat router spíše do středu budovy. Pokud je router jinde, než rozbočovač domovní kabeláže, měly by k routeru vést 2 kabely – vstup a výstup. Napojení po jednom kabelu je teoreticky možné, ale omezuje rychlost a prodražuje samotný router.
• Pozor na tlusté zdi a železobeton. V takových případech nebo u velkých nemovitostí může být potřeba pro kvalitní pokrytí wifi tzv. "mesh síť" – tj. více vysílačů řízených hlavním routerem nebo kontrolorem. K napojení podružných vysílačů je také třeba vést kabel.
• Pro rozšíření signálu existují i tzv. "opakovače". To považujte ale spíše za nouzové řešení a nespoléhejte se na to. Rychlost a kvalita připojení může být u řešení s opakovačem výrazně nižší.

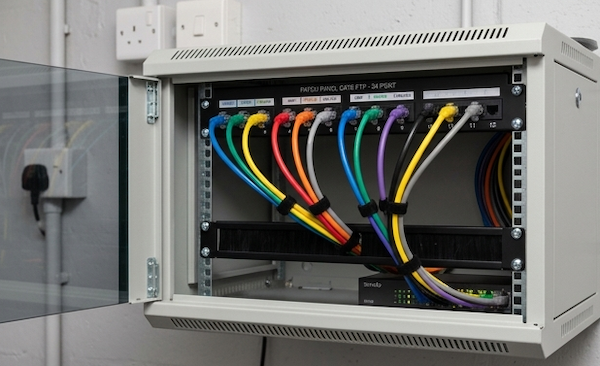

5) Typy kabeláže vnitřního rozvodu

Doporučujeme používat FTP nebo SFTP kabeláž min. kategorie 6 – metalické vedení po kvalitním kabelu na krátké vzdálenosti dnes již umožňuje přenosy až 10 Gbit/s.

• Vnitřní rozvod po domě optikou spíše nedoporučujeme. Dnes už i na toto existují technologie, ale nejsou běžné a jsou drahé. Optiku je obtížné správně zakončit, opravit při poškození a každé její napojení vyžaduje samostatné aktivní zařízení a připojení ke zdroji elektrické energie.
• Vnitřní rozvod optikou využijete spíše ve velkých firmách a pro pokrývání průmyslových hal. V případě potřeby jej pro vás umíme vybudovat.

Při projekci a stavbě nesmíte opomenout vyjádření a vytýčení

• K projektové dokumentaci (i u staveb, které není nutné povolovat) je nutné mít naše vyjádření!
• Získáte jej na našem portálu pro vyjadřování: https://vyjadreniksitim.sprintel.cz
• Žádosti o vyjádření nepřijímáme datovou schránkou, emailem ani písemně, ale pouze přes náš portál!
• Před samotnou stavbu je nutné požádat o vytýčení naší sítě. Žádejte emailem na p.kapounek@sprintel.cz a vždy přiložte i situační výkres

Není něco zcela jasné nebo potřebujete podrobnější konzultaci?

Kateřina Portešová
konzultantka pro nové přípojky
e-mail: katerina.portesova@sprintel.cz
tel.: +420 735 755 457

Slovníček pojmů — ať nevznikají zmatky

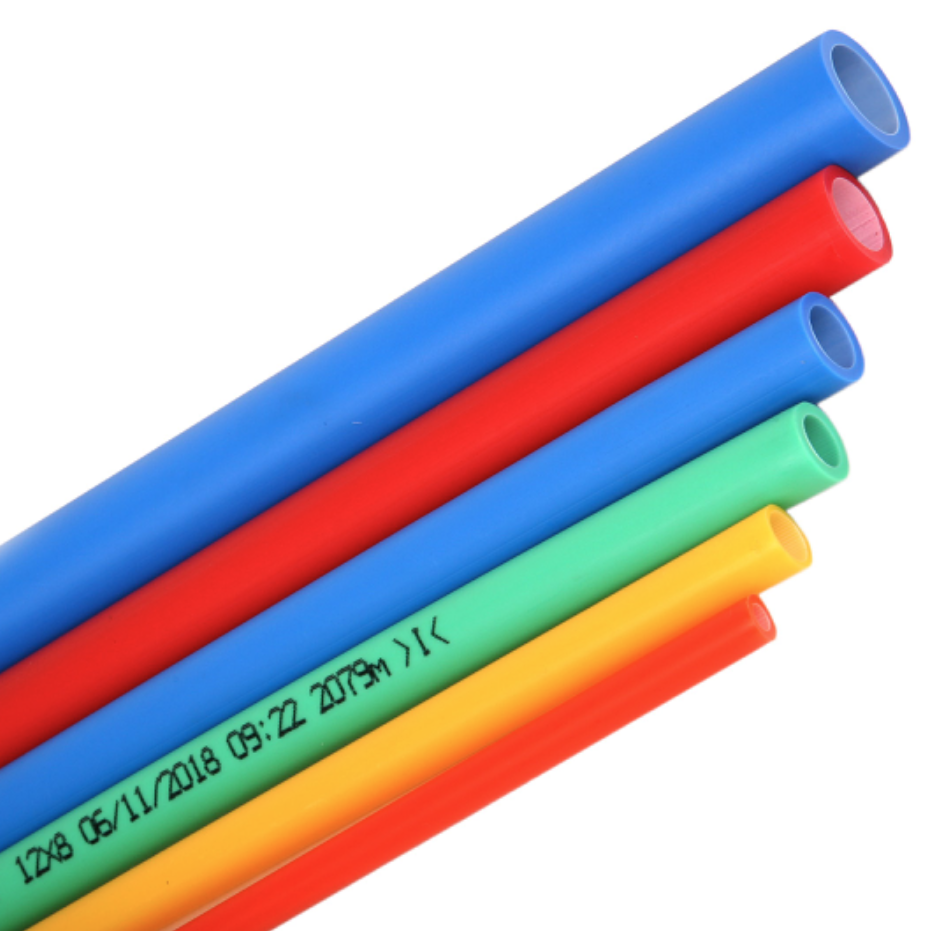

	• Trubička • Mikrotrubička	Jde o tenké trubičky vnějšího průměru cca 7-14mmz tvrzeného polyetylenu (HDPE), které se použivájí samostatně nebo ve svazcích pro připojování jednotlivých objektů nebo rozvaděčů. Do nich je po té tlakem vzduchu zafouknut optický kabel.

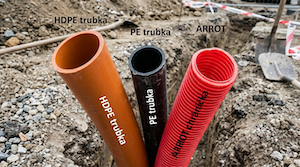

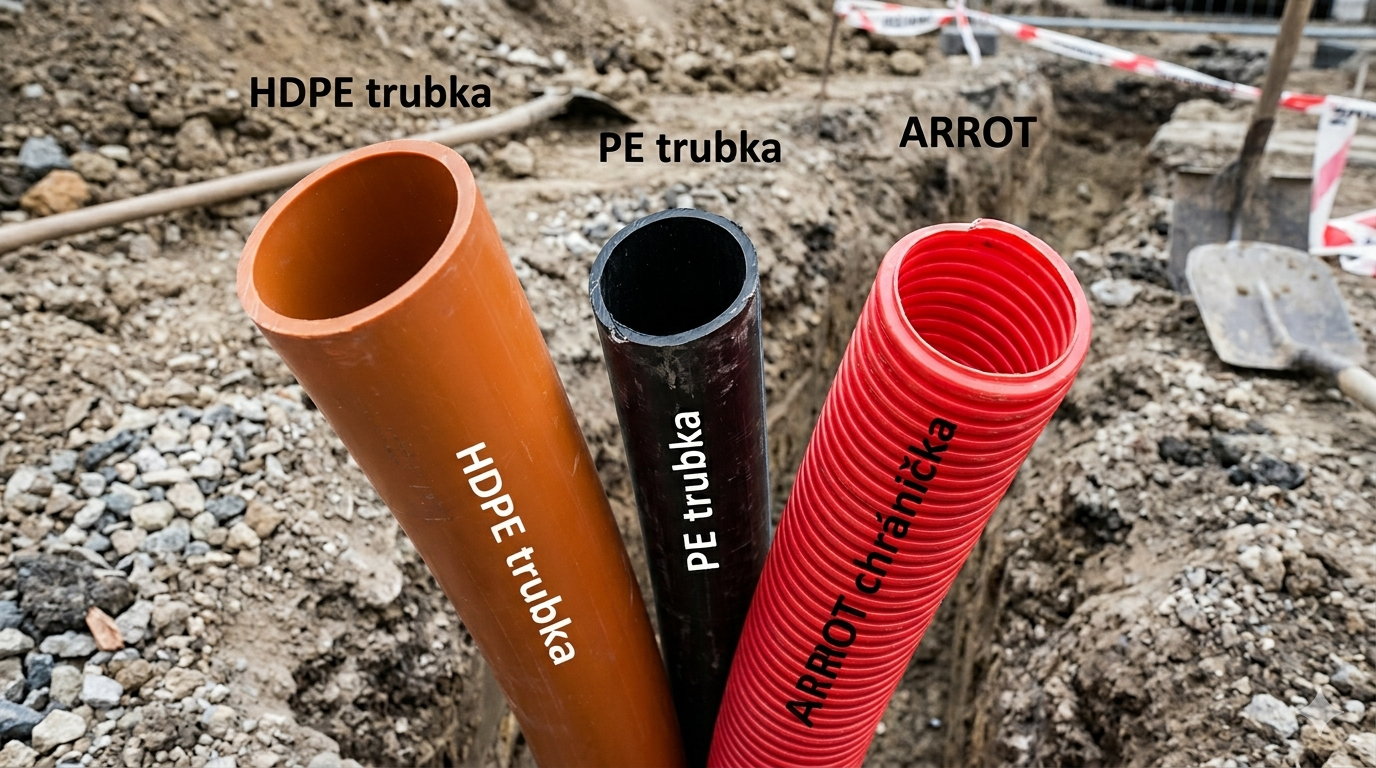

	• Chránička • Trubka	Tento pojem může označovat různé typy chrániček, ať už kopoflex/arrot, PE trubky, nebo chránničky pro optiku

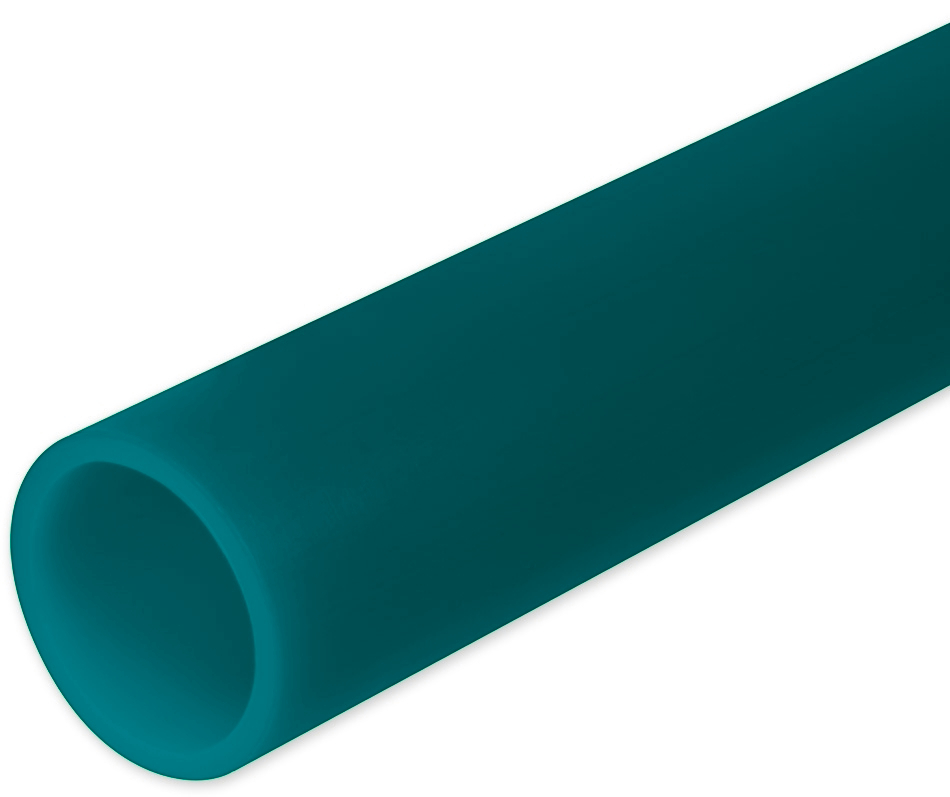

	• HDPE Chránička • Optotrubka	Chráničky z tvrzeného polyetylenu (HDPE) určené nejčastěji pro optiku na delší trasy

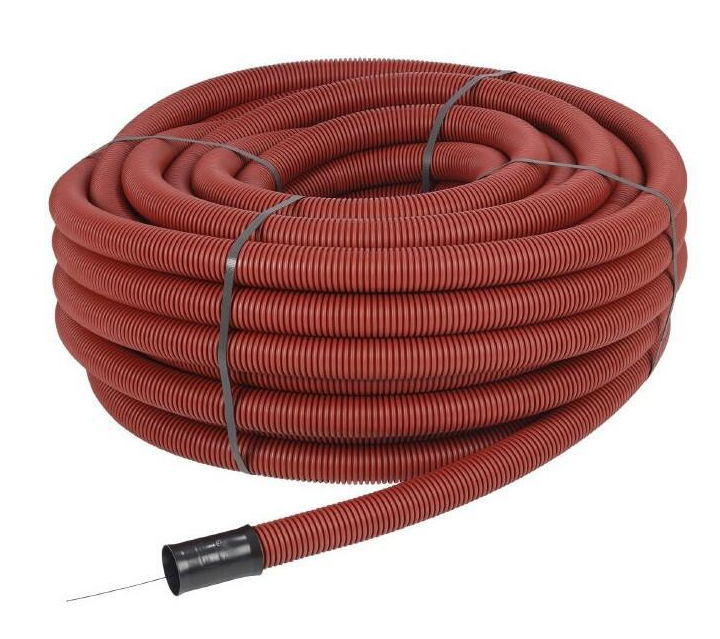

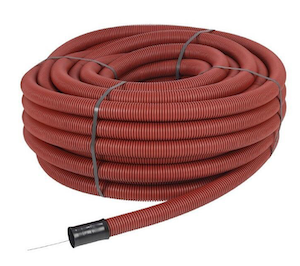

	• Arrot(ka) • Kopoflex(ka)	Ohebné vrapované chráničky pro přídavnou mechanickou ochranu kabelů

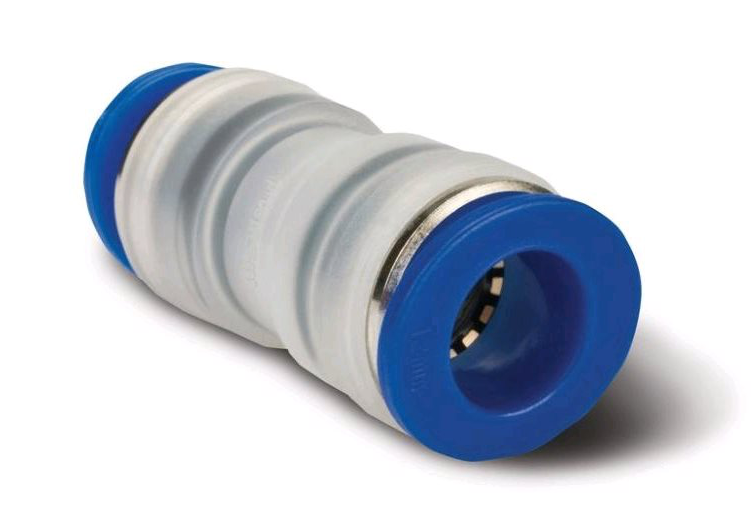

	• Spojka mikrotrubičky	Speciální spojka pro konkrétní rozměr optické mikrotrubičky

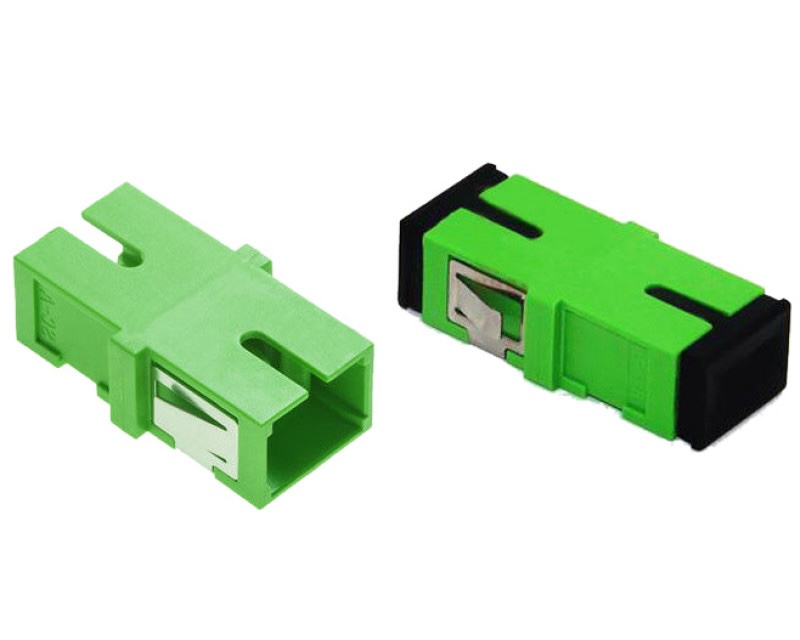

	• Konektorová optická optická spojka • SC spojka • LC spojka	Neplést s jinými spojkami. Slouží ke spojování optických kabelů zakončených konektorem.

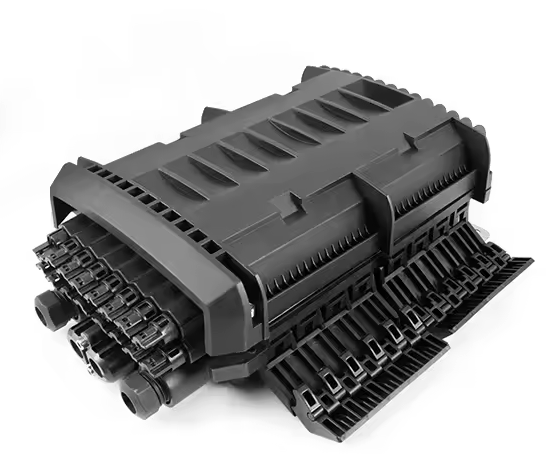

	• Zemní optická spojka	Neplést s jinými spojkami. Slouží ke spojování kabelů v zemi nebo v kabelové komoře, typicky ke svaření vláken.

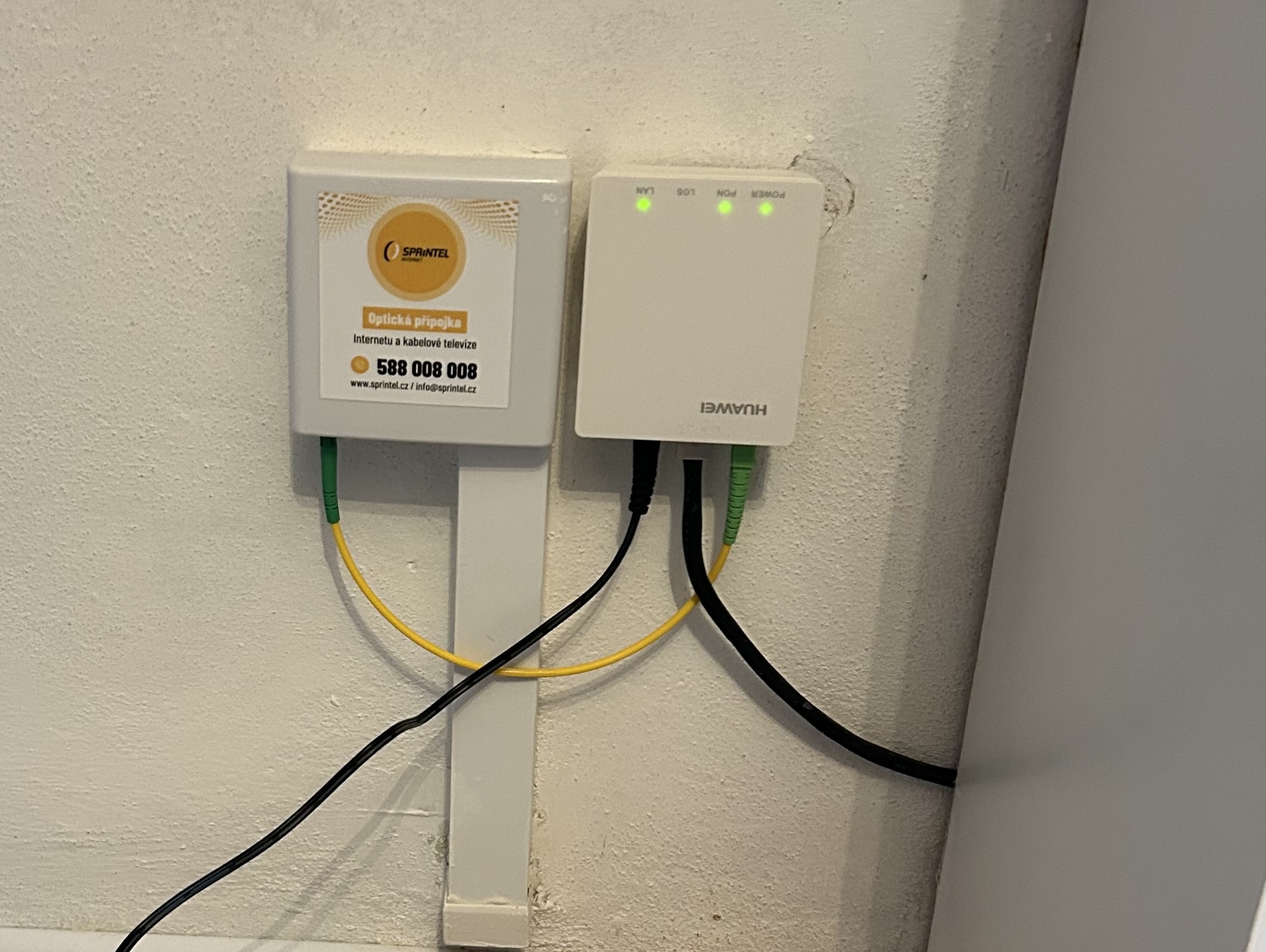

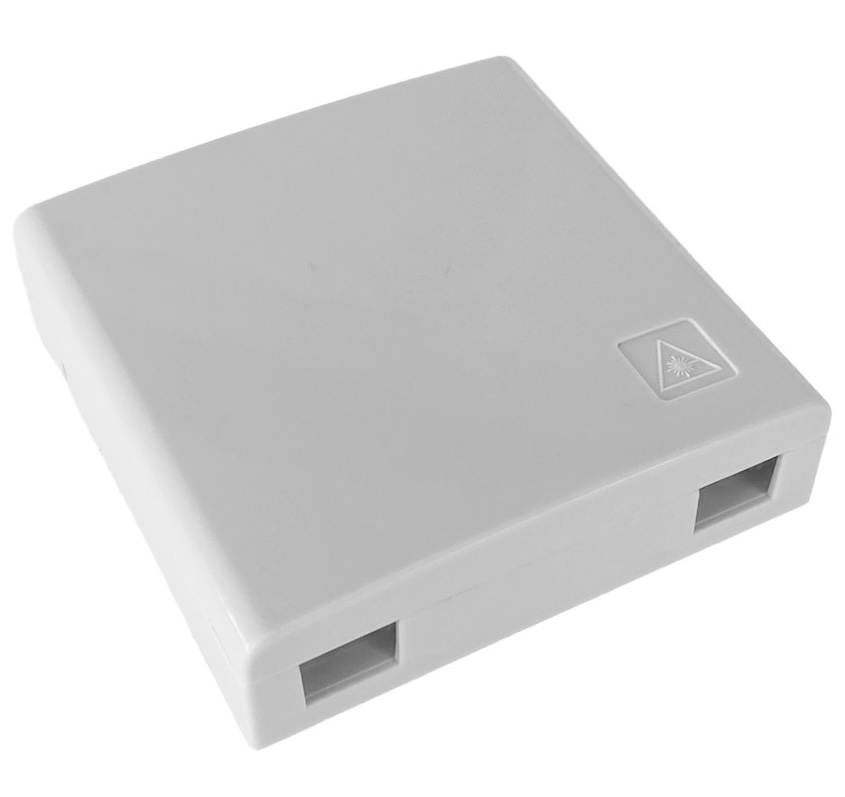

	• Optická zásuvka • FTTH box	Malá krabička na zdi (nebo v rozvaděči), které slouží k zakončení přípojného optického kabelu konektorem.

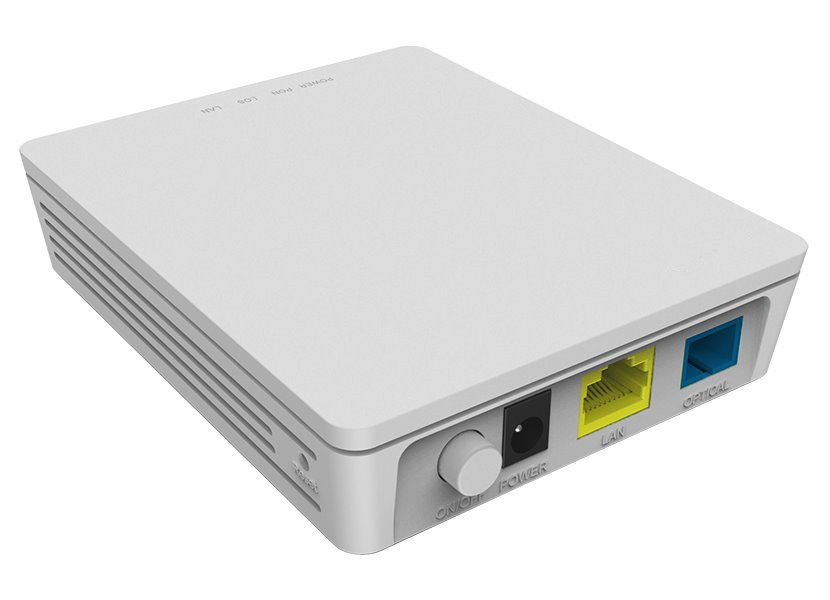

	• ONT jednotka • ONU jednotka • ONTčko • ONUčko • Opticko-metalický převodník • Terminátor	Elektricky napájené zařízení, které převádí optický signál na metalický kabel

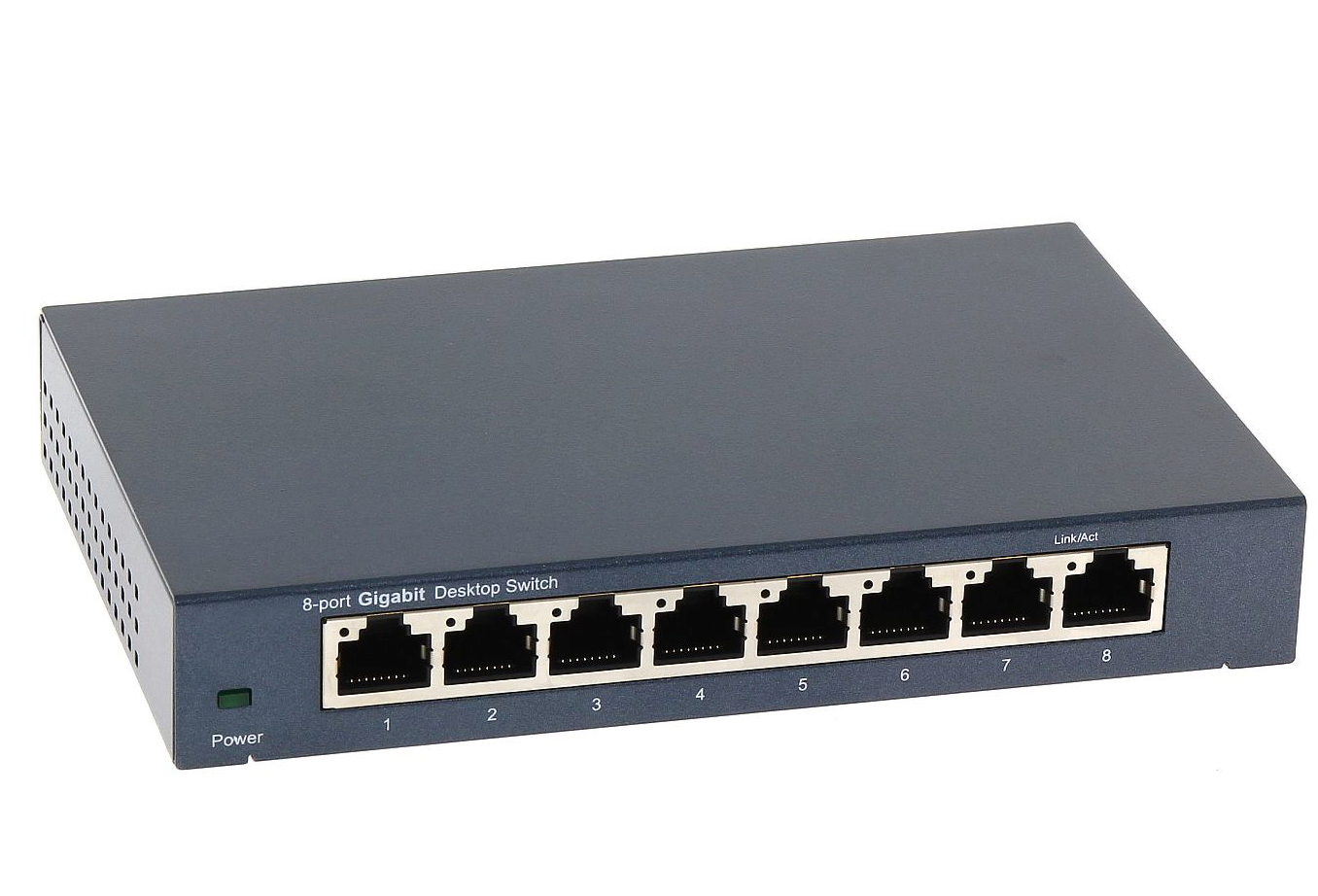

	• Switch • Rozbočovač	Elektricky napájené zařízení, které rozbočuje metalické kabely z routeru nebo jiného swicthe na více zařízení. Obvykle neobsahuje router, ale může být součástí routeru.

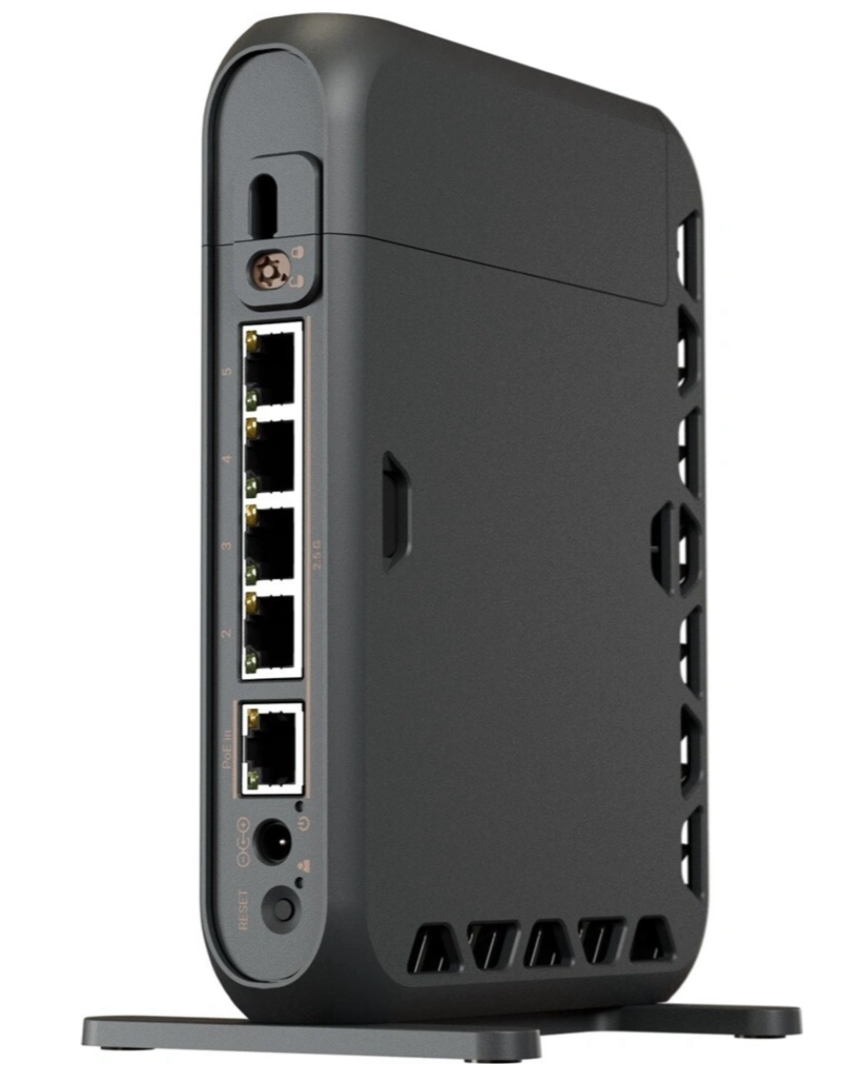

	• Router • WI-Fi router • Mikrotik • Domácí brána	Elektricky napájené zařízení, které přejímá internet z ONT jednotky a obsluhuje oddělenou domácí síť. Obvykle obsahuje i WI-FI vysílač.

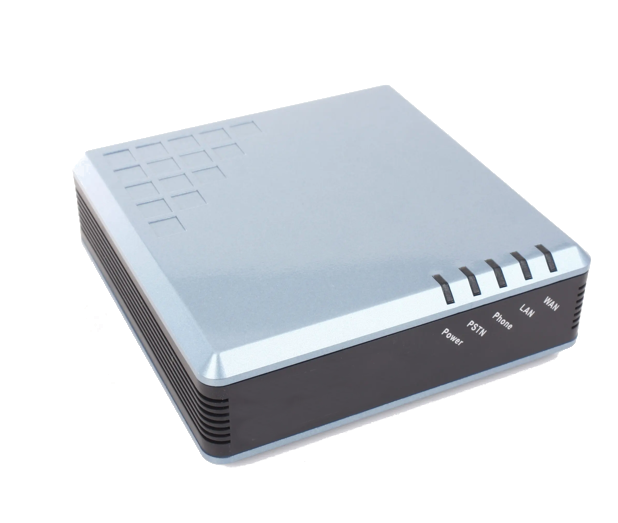

	• VOIP brána	Umožňuje připojit analogový telefon nebo ústřednu přes internetovou linku.
